Wie viele Handlaufhalter brauchen Sie und in welchem Abstand?

Bei einem Handlauf-Bausatz ist die Frage nach dem Halterabstand beantwortet, bevor das Paket ankommt: Das Rohr kommt mit fertig gebohrten Gewinden, und jedes Gewinde ist eine Trägerposition. Was Sie entscheiden, ist die Rohrlänge und mit ihr die Zahl der Halter. Welche Dübel zu Ihrer Wand gehören, steht auf der Seite Handlauf befestigen: Welcher Dübel für welche Wand?; das Anzeichnen der Höhe beschreibt die Seite Treppenhandlauf montieren.

Wie viele Halter braucht ein Handlauf?

Ein Handlauf bis 1,7 m Länge kommt nach der Empfehlung des Herausgebers mit 2 Haltern aus; von 1,8 bis 2,5 m sind es 3, von 2,6 bis 3,5 m 4 und ab 3,6 m 6 Halter. Diese Staffelung ist ausdrücklich eine Empfehlung, keine Vorschrift; im Einzelfall kann eine andere Zahl sinnvoll sein.

Der Grund liegt in der Belastung: Ein Halter trägt nicht nur das Rohr, sondern die Kraft einer Person, die sich beim Stolpern daran festhält. Je länger der freie Abschnitt zwischen zwei Haltern, desto stärker federt das Rohr; jeder zusätzliche Halter verteilt die Last auf mehr Dübel.

Die Sets gibt es von 0,5 bis 2,5 m in 10-cm-Schritten einteilig und von 2,6 bis 5,0 m in 20-cm-Schritten zweiteilig; die Halterzahl folgt aus der bestellten Länge. Wer im Einzelfall mehr Halter möchte, etwa bei einem Untergrund, der je Dübel wenig trägt, fragt vor der Bestellung beim Beraterteam nach, denn das Rohr kommt fertig gebohrt; einzelne Halter führt die Seite Handlaufhalter beim Herausgeber.

Warum sind die Trägerpositionen im Set vorgegeben?

Die Trägerpositionen stehen fest, weil das Rohr montagefertig geliefert wird: Im Edelstahlrohr sind an jeder Halterposition M6-Gewinde gebohrt, im Holzrohr sitzen Rampa-Muffen mit M6-Innengewinde, die Endkappen sind eingepresst. Der Herausgeber verlangt, diese Positionen einzuhalten.

Eine Rampa-Muffe ist eine Metallhülse mit grobem Außengewinde, die in das Holz eingedreht wird und innen ein metrisches Gewinde bietet. Sitzen zwei Träger dicht beieinander und ragt das Rohr dahinter weit aus, wirkt das freie Ende als Hebel; gleich lange Abschnitte und kurze Überstände verteilen die Last auf alle Befestigungspunkte. Wer ein Rohr kürzt, verliert Endkappe und Gewinde; die Folgen beschreibt die Seite Handlauf kürzen und verbinden.

Wo sitzen der erste und der letzte Halter?

Der erste und der letzte Halter sitzen in montagefertigen Sets nahe den Rohrenden, sodass hinter dem Träger nur ein kurzes Stück Rohr mit der Endkappe übersteht. Auch diese Lage ist vorgebohrt.

Zu unterscheiden ist der Überstand des Rohrs hinter dem Halter vom Überstand des Handlaufs über die erste und letzte Stufe. Den ersten legt das Set fest, den zweiten legen Sie über die Rohrlänge fest: Ein Handlauf, der am Antritt weiter reichen soll, wird im nächsten Rastermaß länger bestellt, nicht mit versetzten Haltern montiert; wie Sie den Überstand einmessen, zeigt die Seite Treppenhandlauf montieren. Trifft ein Halter beim Anhalten auf eine Fuge oder Steckdose, verschieben Sie den ganzen Handlauf um wenige Zentimeter, nicht den Halter.

Welche Trägertypen gibt es und wie werden sie befestigt?

Der Herausgeber liefert Wandhandläufe in den Trägerdesigns SV, VV, QD, DD, UG und FV; Holz in SV, VV, QD, DD und UG. SV und VV werden sichtbar mit zwei bis drei Schrauben und Dübeln befestigt, UG, DD, QD und FV unsichtbar mit einer M8-Stockschraube von 50 bis 80 mm Länge oder einer Gewindestange.

Eine Stockschraube ist eine Schraube mit zwei Gewinden: Das eine Ende trägt ein Holz- oder Dübelgewinde, das in der Wand hält, das andere ein metrisches Gewinde, auf das der Träger geschraubt wird. Eine Gewindestange hat auf ganzer Länge metrisches Gewinde und wird mit Injektionsmörtel oder einem Innengewinde-Dübel verankert. Beide bilden eine 1-Punkt-Befestigung; die Montagehinweise nennen 50 bis 80 mm Länge, das Einzelteil im Sortiment ist eine Stockschraube M8 × 33 mit 90 mm Gesamtlänge aus V2A, die Wahl richtet sich nach Dübel und Untergrund, siehe Stockschrauben beim Herausgeber.

Hat die Anschraubplatte drei Bohrungen, gehören drei Schrauben hinein; das schreibt der Herausgeber auf der Seite Handlaufbefestigung vor. Das beiliegende Material ist für Beton, Ziegel und Vollstein gedacht; für Gipskarton, Poroton oder Porenbeton beschaffen Sie passende Dübel im Fachhandel.

In welcher Reihenfolge ziehen Sie die Halter an?

Zuerst kommen alle Träger lose ans Rohr, dann wird der komplette Handlauf angehalten und angezeichnet; angeschraubt wird zuerst der mittlere Träger, danach die Enden, zuletzt alle Schrauben fest. So sitzt das Rohr am Ende spannungsfrei. Aus der Montageberatung von HUERO ist der häufigste Fehler, dass der erste Träger sofort festgezogen wird und die übrigen „hingezogen" werden müssen; ein unter Spannung montiertes Rohr drückt dauerhaft auf die Dübel.

1. Träger ans Rohr schrauben. Jeden Träger mit den Linsenkopfschrauben M6 × 16 in die vorgebohrten Gewinde setzen und nur handfest anziehen, damit er sich beim Anhalten noch drehen lässt, bis die Platte plan anliegt.
2. Verbinder einsetzen. Zweiteilige Rohre jetzt mit dem eingeklebten Rohrverbinder fügen, siehe Handlauf kürzen und verbinden.
3. Höhe anzeichnen. Die gewählte Höhe an mindestens drei Stufen markieren und zu einer Linie verbinden; die Normspanne nennt die Seite Handlaufhöhe des Herausgebers.
4. Anhalten und alle Bohrlöcher markieren. Den bestückten Handlauf zu zweit an die Linie halten und mit dem Filzmarker alle Löcher aller Träger anzeichnen, bevor das erste gebohrt wird.
5. Bohren und dübeln. Alle Löcher im Dübeldurchmesser bohren, im Set 8 mm, Bohrmehl ausblasen, Dübel bündig setzen.
6. Mittleren Träger anschrauben. Handlauf ansetzen und den mittleren Träger mit allen Schrauben einschrauben, noch nicht ganz fest; bei zwei Trägern mit einem der beiden beginnen.
7. Endträger anschrauben. Rohr an der Linie ausrichten, die Schrauben der äußeren Träger mit Spiel setzen; bei vier oder sechs Trägern folgen die übrigen.
8. Spannung prüfen, dann festziehen. Liegt jede Platte plan an, ohne dass Sie das Rohr ziehen oder drücken müssen, zuerst alle Wandschrauben mit dem TX-25-Bit festziehen, dann die Linsenkopfschrauben am Rohr; unter eine Platte, die nicht satt sitzt, kommt laut Anleitung ein Tropfen farbloses Silikon.

Bei unsichtbarer Verschraubung wird je Träger ein Loch gebohrt, die Stockschraube in den Dübel gedreht und der Träger aufgeschraubt; die Grundschritte für alle Designs fasst die Seite Montagehinweise für Handläufe zusammen.

Wie prüfen Sie den Wandabstand?

Zwischen Rohr und Wand müssen mindestens 5 cm frei bleiben, damit die Hand das Rohr umgreifen kann; die Träger des Sets halten dieses Maß ohne Nacharbeit ein. Prüfen müssen Sie deshalb nicht den Träger, sondern die Wand über die ganze Länge.

Messen Sie beim Anhalten an mehreren Stellen von der Wandoberfläche bis zur wandnächsten Rohrkante. Kritisch sind Vorsprünge, Sockelleisten, Lichtschalter und grober Rauputz: Sie verringern den freien Raum, obwohl der Träger sein Maß einhält. Läuft die Wand nicht parallel zur Treppe, helfen Halter mit Gelenk oder Wandanker mit größerem Wandabstand, die der Herausgeber in mehreren Maßen führt.

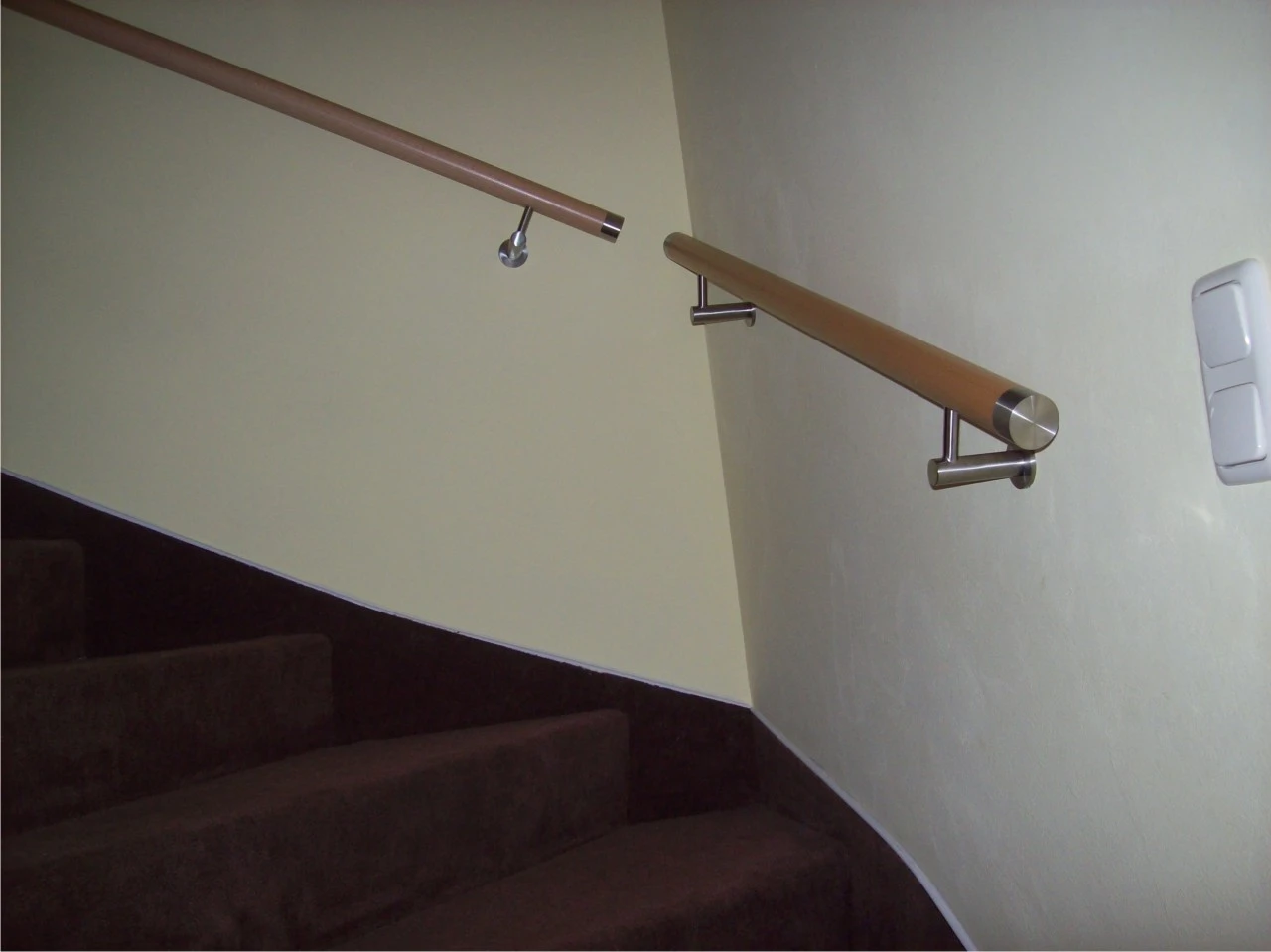

Holzhandlauf: Gewindestift und Rampa-Muffe

Bei Buche- und Eichenhandläufen wird der Träger nicht mit einer Linsenkopfschraube von außen, sondern mit einem Gewindestift DIN 914 M6 × 40 mit dem Rohr verbunden: Der Stift wird in die Handlaufstütze eingedreht, dann wird der Träger in die Rampa-Muffe des Rohrs geschraubt. Ein Gewindestift ist eine kopflose Schraube mit Innensechskant und Gewinde auf ganzer Länge; weil der Träger beim Eindrehen rotiert, richten Sie ihn erst nach dem Anhalten endgültig aus.

Zweiteilige Holzrohre tragen an einem Rohr den Edelstahl-Rohrverbinder, das gefräste Ende des zweiten Rohrs wird mit Propellerleim bestrichen und aufgesteckt. Auf der Wandseite gilt dasselbe wie beim Edelstahlrohr; Holzhandläufe sind nur für Innenräume vorgesehen.

Weitere Fragen zu Haltern beantwortet die Seite Häufige Fragen zur Handlauf-Montage.
