Anleitung
Treppenhandlauf montieren: Höhe anzeichnen, Länge einmessen, Anfang und Ende setzen
Kurz gesagt
- Die Handlauflänge messen Sie schräg entlang der Stufenvorderkanten und runden auf das nächste Rastermaß auf: bis 2,5 m in 10-cm-Schritten einteilig, von 2,6 bis 5 m in 20-cm-Schritten zweiteilig mit Verbinder.
- Die Höhe zeichnen Sie an drei Stufen an: Zollstock senkrecht auf die Stufenvorderkante, Punkt an der Wand, Punkte mit dem Richtscheit verbinden. Der Herausgeber nennt 80–115 cm, Empfehlung 90 cm.
- Der Handlauf läuft durchgehend von der ersten bis zur letzten Stufe; eine Unterbrechung bleibt laut Herausgeber-Richtlinien unter 20 cm. Absatz und Wendelung lösen ein Gelenkstück mit einstellbarem Winkel oder versetzte Rohre an der Innenecke.
- An der Bestandstreppe entscheidet der Untergrund: Set-Dübel nur in Beton, Ziegel und Vollstein; Fliesen ohne Schlag mit Fliesenbohrer anbohren.
Ein Handlauf an der Treppe verlangt drei Maße, die Sie selbst ermitteln: die schräge Länge, die Höhe über den Stufenvorderkanten und die Lage von Anfang und Ende. Diese Seite erklärt das Messen und Anzeichnen an der Schräge und führt dann in acht Schritten durch die Montage. Wie viele Träger ein Rohr braucht, steht auf der Seite Handlaufhalter: Abstand und Anzahl.
Wie messen Sie die Handlauflänge an der Treppe?
Die Länge eines Treppenhandlaufs ist die schräge Strecke entlang der Stufenvorderkanten von der ersten bis zur letzten Stufe, zuzüglich des Überstands an beiden Enden. Ein waagerecht im Grundriss gemessenes Maß ist immer zu kurz, weil die Schräge länger ist als ihre Projektion auf den Boden.
Am einfachsten messen Sie direkt an der Wand: Maßband straff von der Vorderkante der untersten zur Vorderkante der obersten Stufe. Wer rechnet, nimmt die Gesamtsteigung (Anzahl der Steigungen mal Steigungshöhe) und die Lauflänge (Anzahl der Auftritte mal Auftrittstiefe); die Schräglänge ist die Wurzel aus der Summe beider Quadrate.
Dazu addieren Sie den Überstand oben und unten und runden auf das nächste Rastermaß auf: Der Herausgeber liefert von 0,5 bis 2,5 m in 10-cm-Schritten einteilig und von 2,6 bis 5 m in 20-cm-Schritten zweiteilig. Ein Podest zählt nicht mit; sein waagerechter Abschnitt ist ein eigenes Rohr. Was beim Kürzen eines Sets verloren geht, steht unter Handlauf kürzen und verbinden.
Wie zeichnen Sie die Handlaufhöhe an einer schrägen Treppe an?
Die Handlaufhöhe zeichnen Sie an, indem Sie den Zollstock senkrecht auf die Vorderkante einer Stufe stellen, die gewählte Höhe an der Wand markieren und das an zwei weiteren Stufen wiederholen. Die drei Punkte verbinden Sie mit einem Richtscheit, also einer geraden Latte, zu einer Linie; ein Streifen Kreppband entlang der Linie hält sie sichtbar.
Welche Höhe Sie wählen, ist hier nicht das Thema: Die Spanne von 80 bis 115 cm, gemessen senkrecht von der Stufenvorderkante bis zur Oberkante des Rohrs, und die Empfehlung von 90 cm erläutert der Herausgeber auf der Seite Handlaufhöhe. Gemessen wird senkrecht, nicht rechtwinklig zur Treppenneigung.
Die Linie markiert die Oberkante des Rohrs, nicht die Träger; die Bohrlöcher ergeben sich erst, wenn der fertig bestückte Handlauf mit seiner Oberkante auf der Linie liegt.
Wo beginnt und wo endet der Handlauf?
Der Handlauf beginnt über der ersten Stufe und endet über der letzten, ohne Unterbrechung dazwischen. Wo er an einem Absatz oder Pfeiler unterbrochen werden muss, hält der Herausgeber in seinen Handlauf-Richtlinien höchstens 20 cm Lücke für vertretbar.
Den Überstand messen Sie ein, indem Sie vom Lot der untersten und der obersten Stufenvorderkante entlang der Linie das gewünschte Maß abtragen; der gefundene Punkt ist die Position der Endkappe. Der letzte Träger sitzt am vorgebohrten Gewinde nahe dem Rohrende; passt das nicht zur Wand, ändern Sie Rohrlänge oder Startpunkt, nicht die Trägerposition.
Wie montieren Sie den Handlauf um einen Absatz oder eine Wendelung?
Um einen Absatz oder eine Wendelung führen Sie den Handlauf entweder mit zwei Rohren, die ein Gelenkbogen verbindet, oder mit zwei getrennten Rohren, die an der Innenecke versetzt enden. Ein Gelenkbogen ist ein eingeklebtes Verbindungsstück, dessen Winkel sich einstellen lässt; der Herausgeber sieht ihn auf der Seite Handlauf für Radien und Absätze vor, die Gelenkstücke seiner Bausätze decken zum Beispiel 110 bis 180° ab.

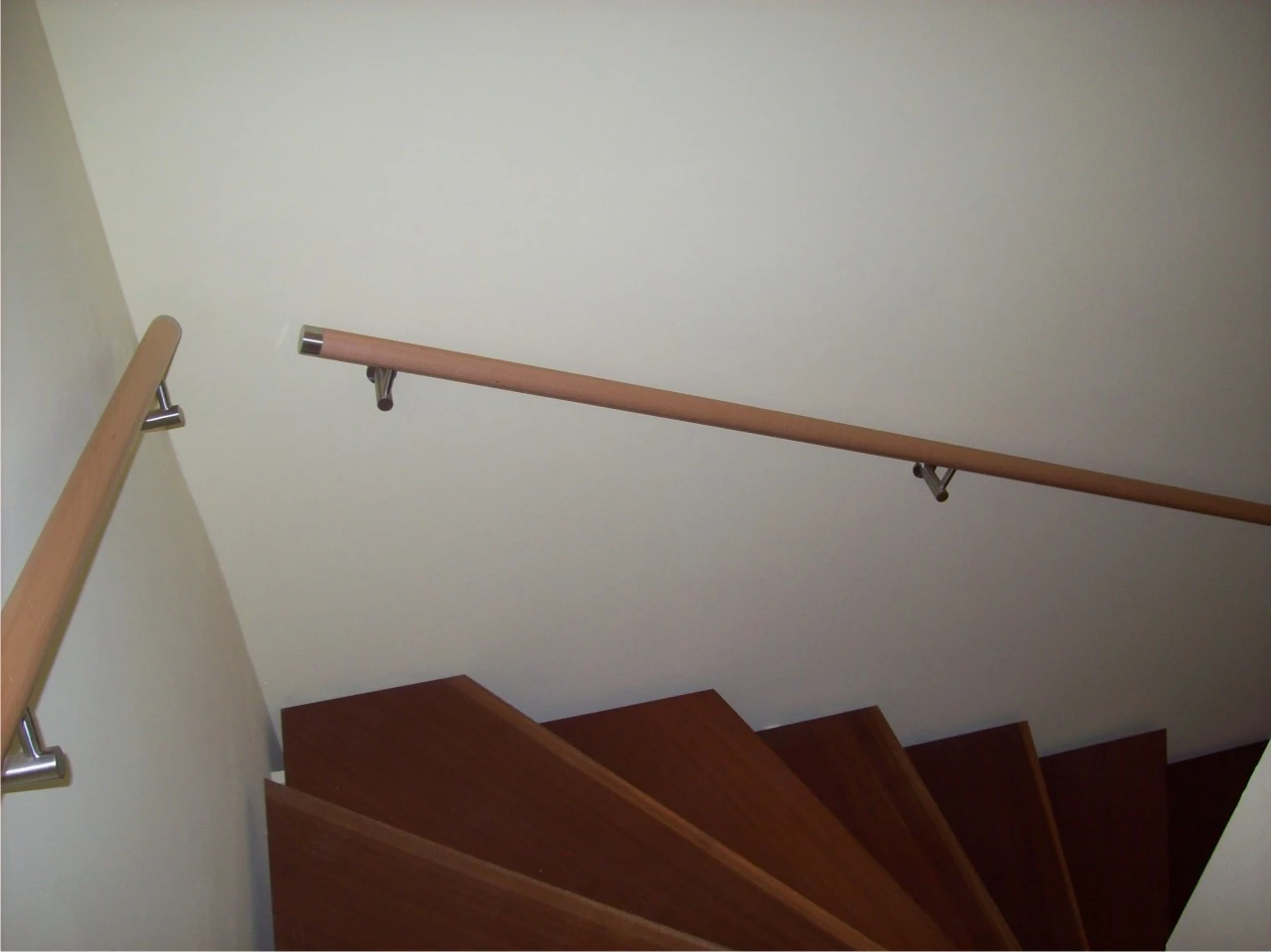

An der Innenecke ist die Lösung mit zwei Rohren oft die einfachere: Das erste Rohr endet kurz vor der Ecke, das zweite beginnt an der Nachbarwand etwas höher oder tiefer, sodass sich die Endkappen nicht berühren und die Lücke unter 20 cm bleibt. Aus der Montageberatung von HUERO ist das der häufigste Weg an Wendeltreppen im Bestand.
| Treppenfall | Rohre und Verbinder | Besonderheit beim Montieren |
|---|---|---|

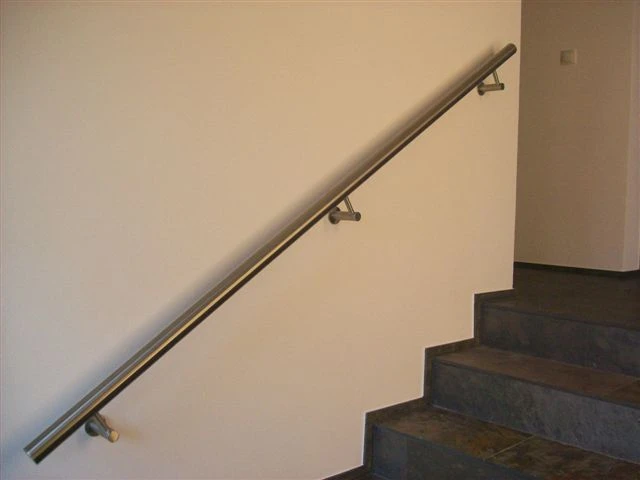

| Gerade Treppe | Ein Rohr bis 2,5 m; ab 2,6 m zwei Rohre mit Verbinder | Eine Höhenlinie; Überstand oben und unten in der Länge einplanen |
| Treppe mit Podest | Je Lauf ein Rohr, dazu ein waagerechtes Rohr am Podest; Übergänge mit Gelenkstück oder getrennte Rohre mit Endkappen | Höhe am Podest senkrecht vom Podestboden messen; Lücke höchstens 20 cm |

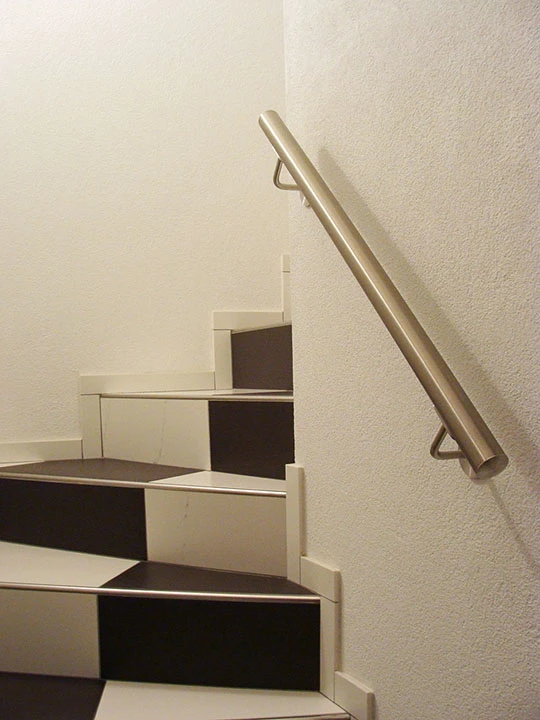

| Gewendelte Treppe | Kurze Rohre für die geraden Abschnitte; an der Innenecke versetzt oder mit Gelenkbogen | Höhe in der Wendelung an der Stufenkante an der Wand messen; Träger mit Gelenk gleichen die Neigung aus |
| Außentreppe | Edelstahlrohr wie innen; Holzhandläufe sieht der Herausgeber nur für innen vor | Untergrund meist Beton oder Klinker, also Set-Dübel |
Wie bringen Sie einen Handlauf nachträglich an einer Bestandstreppe an?
Die nachträgliche Montage unterscheidet sich vom Neubau nur durch den Untergrund: Sie prüfen zuerst, was hinter Putz, Tapete oder Fliesen liegt, und wählen danach Bohrer und Dübel. Das Befestigungsmaterial im Set ist laut Herausgeber für Beton, Ziegel und Vollstein gedacht; für Gipskarton, Porenbeton oder Hochlochziegel besorgen Sie passende Dübel (siehe Handlauf befestigen: Welcher Dübel für welche Wand?).
Altbohrungen eines früheren Handlaufs nutzen Sie nicht wieder, weil ein ausgeweitetes Loch keinen Spreizdübel hält. Schließen Sie die alten Löcher und verschieben Sie das ganze Rohr um wenige Zentimeter, nicht einen einzelnen Träger, denn die Trägerpositionen im Set sind fest.
Eine geflieste Wand bohren Sie ohne Schlag mit einem Fliesenbohrer durch die Fliese und erst dahinter mit dem Steinbohrer weiter; die Herstellerhinweise dazu stehen auf der Seite Handlauf befestigen: Welcher Dübel für welche Wand?.
Schritt für Schritt: Treppenhandlauf montieren
Die Reihenfolge folgt der Montageanleitung des Herausgebers: erst das Rohr komplett bestücken, dann als Ganzes anhalten und anzeichnen, zuletzt bohren und anschrauben.
- Lieferung prüfen und Träger ans Rohr schrauben. Vergleichen Sie den Inhalt mit dem Lieferschein. Dann schrauben Sie jeden Träger mit den Linsenkopfschrauben M6 × 16 in die vorgebohrten Gewinde des Rohrs; dafür braucht es Innensechskantschlüssel 3 und 4 mm.
- Zweiteilige Rohre verbinden. Ab 2,6 m stecken Sie beide Rohre über den Verbinder zusammen: Kleber innen ins erste Rohr, Verbinder drehend einsetzen, aushärten lassen, zweites Rohr aufschieben. Handgriffe und Wartezeit aus der Anleitung stehen auf der Seite Handlauf kürzen und verbinden.
- Höhenlinie anzeichnen. Zollstock senkrecht auf die Vorderkante der untersten, einer mittleren und der obersten Stufe, gewählte Höhe markieren, drei Punkte mit dem Richtscheit verbinden, Kreppband entlang der Linie kleben.
- Anfang und Ende festlegen. Tragen Sie vom Lot der untersten und obersten Stufenvorderkante den gewünschten Überstand entlang der Linie ab und prüfen Sie, ob das Rohr in dieser Lage frei von Fenstern, Schaltern und Ecken bleibt.
- Handlauf anhalten und Bohrlöcher markieren. Halten Sie das bestückte Rohr so an, dass seine Oberkante auf der Linie und sein Ende auf der Startmarke liegt, und zeichnen Sie alle Bohrlöcher durch die Anschraubplatten mit dem Filzmarker an; bei Trägern mit drei Bohrungen alle drei.
- Bohren und dübeln. Rohr abnehmen und an jeder Marke mit dem Bohrer für den 8-mm-Dübel aus dem Set bohren; in Beton und Vollstein mit Schlag, in Fliesen, Porenbeton und Hochlochziegel ohne (Herstellerhinweise je Untergrund: Handlauf befestigen). Der Bohrer darf nicht dicker sein als der Dübel; Bohrmehl ausblasen.
- Anschrauben. Rohr wieder ansetzen und die Senkkopfschrauben 6 × 50 mm mit dem TX-25-Schraubendreher in alle Träger zunächst nur handfest eindrehen, damit sich das Rohr noch ausrichten lässt; dann alle Schrauben festziehen. Sitzt eine Anschraubplatte nicht satt, hilft laut Anleitung ein Tropfen farbloses Silikon darunter.
- Prüfen. Messen Sie den Abstand zwischen Rohr und Wand, laut Herausgeber mindestens 5 cm, und belasten Sie den Handlauf an jedem Träger kräftig nach unten und zur Seite.
Die Grundschritte an der geraden Wand zeigt die Startseite dieses Portals, beim Herausgeber die Seite Handlaufbefestigung.
Häufige Fragen zum Montieren eines Treppenhandlaufs
Muss der Handlauf über die letzte Stufe hinausragen?
Für die Montage zählt die Messpraxis: Legen Sie fest, wie weit das Rohr über das Lot der obersten und der untersten Stufenvorderkante hinausreichen soll, und tragen Sie dieses Maß entlang der Höhenlinie ab. Der Endpunkt ist die Position der Endkappe und geht in die bestellte Länge ein. Ob ein Überstand vorgeschrieben ist, hängt von der Gebäudeart ab: Für Wohnhäuser nennt der Herausgeber keine Vorgabe, für öffentlich zugängliche Gebäude verweist er unter Handlaufhöhe auf die Regeln der Barrierefreiheit.
Wie halte ich das Rohr beim Anzeichnen allein?
Kleben Sie die Höhenlinie mit Kreppband an die Wand und fixieren Sie das bestückte Rohr provisorisch, etwa mit zwei Streifen Kreppband über Rohr und Wand oder mit einer Schraubzwinge an einer Sockelleiste; dann zeichnen Sie alle Bohrlöcher an, bevor das erste gebohrt wird, so wie es die Montageanleitung vorsieht. Beim Anschrauben beginnen Sie mit dem mittleren Träger handfest, danach folgen die Enden. Bei zweiteiligen Rohren ab 2,6 m ist eine zweite Person besser.
Was tun, wenn die Wand nicht parallel zur Treppe läuft?
Weicht die Wand von der Treppenneigung ab oder hat sie Vorsprünge, gleichen Sie das mit den Trägern aus, nicht mit dem Rohr. Der Herausgeber führt Handlaufhalter mit Gelenk, deren Kopf sich der Schräge anpasst, und Wandanker mit größerem Wandabstand für Rohre mit 42,4 mm Durchmesser, die einen Rücksprung überbrücken. Das Rohr bleibt auf einer geraden Linie.
Kann ich einen Handlauf an einer Fliesenwand montieren?
Ja, wenn hinter der Fliese tragfähiges Mauerwerk oder Beton liegt. Bohren Sie mit ausgeschalteter Schlagfunktion, Fliesen- oder Glasbohrer, Klebeband über der Markierung und höchstens 1.000 Umdrehungen je Minute durch die Fliese, dann mit dem Steinbohrer weiter; Feinsteinzeug verlangt einen Diamantbohrer. Bohren Sie durch die Fliese, nicht in die Fuge, die der Hersteller nur für kleine Dübel nennt. Der 8-mm-Dübel aus dem Set muss vollständig im Mauerwerk sitzen.
Quellen (Webseiten abgerufen am 04.09.2026)
- Herausgeber (huero.de): Montageanleitung M-16 EHL-SV (Schrauben 6 × 50 TX 25; Linsenkopfschrauben M6 × 16 laut Angabe des Herausgebers vom 07.09.2026, die PDF-Fassung nennt noch M5 × 16; Innensechskant 3 und 4 mm, Höhe 800–1150 mm ab Stufenvorderkante, 8-mm-Dübel, Silikon) – Montageanleitung als PDF; Längen 0,5–2,5 m einteilig in 10-cm-Schritten, 2,6–5 m zweiteilig in 20-cm-Schritten, Gelenkbogen, Holzhandlauf nur innen – Handlauf, Handlaufrohre; Gelenkstück 110–180° – Set mit Abgang; Unterbrechungen höchstens 20 cm, Wandabstand mindestens 5 cm – Handlauf-Richtlinien; Set-Dübel für Beton, Ziegel, Vollstein, alle drei Bohrungen nutzen, Bohrer nicht dicker als der Dübel – Handlaufbefestigung; Wandanker mit 45 bzw. 50 mm Wandabstand – Wandanker; Regeln für öffentliche Gebäude (DIN 18040-1) – Handlaufhöhe
- Bosch, Heimwerker-Ratgeber Fliesen bohren: Schlag aus, Klebeband, Fliesen-, Glas- oder Diamantbohrer, höchstens 1.000 U/min, danach Steinbohrer, Fuge nur für kleine Dübel – bosch-diy.com
